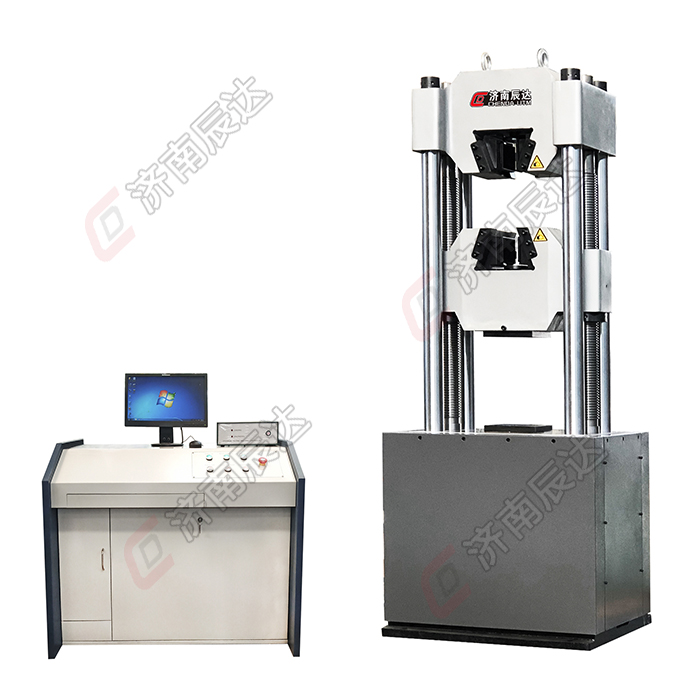

拖鉤試驗機WAW-1000D

產品概述：

WAW-1000D液壓萬能拖鉤試驗機采用油缸下置式主機結構，主要用于金屬材料、非金屬材料、產品零件、部件、結構件，標準件的拉伸、壓縮、彎曲等力學性能試驗。

拖鉤試驗機若增配環境裝置還可做該環境下的材料拉伸、壓縮及彎曲試驗。例如：高溫拉伸、低溫拉伸、壓縮等試驗。

適用于鋼鐵、冶金、建筑建材、質檢中心、水利水電、公路橋梁、科研院所，大專院校力學等廠礦企業和檢測科研機構。

產品的制造和檢驗標準

GB/T 16826-2008      《電液伺服萬能試驗機》；

GB/T 2611-2007       《試驗機 通用技術要求》；

JB/T 6146-2007       《引伸計 技術條件》；

GB/T 13634-2008      《單軸試驗機檢驗用標準測力儀的校準》；

GB/T 22066-2008      《靜力單軸試驗機用計算機數據采集系統的評定》；

GB/T 16825.1-2008     《拉力和壓力試驗機測力系統的檢驗與校準》；

JJG 139-2014 《拉力、壓力和萬能試驗機》；

JJG 1063-2010 《電液伺服萬能試驗機》。

主要性能技術指標

序號	項 目 名 稱	參 數
1	最大試驗力kN	1000
2	試驗力示值相對誤差	≤示值的±1%
3	試驗力測量范圍	最大試驗力的2%~100%
4	等速應力控制范圍(N/mm2·S-1)	2~60
5	等速應變控制范圍	0.00025/s~0.0025/s
6	等速位移控制范圍(mm/min)	0.5~50
7	夾緊方式	液壓夾緊
8	圓試樣夾持直徑范圍mm	Φ13～Φ60
9	扁試樣夾持厚度范圍mm	0~40
10	扁試樣夾持寬度mm	110
11	最大拉伸試驗空間mm	610
12	最大壓縮試驗空間mm	560
13	控制柜外形尺寸mm	1200×620×850
14	主機外形尺寸mm	860*740*2239
15	電機功率kW	2.5
16	重量kg	3500
17	立柱凈間距(mm)	500
18	上下壓盤尺寸mm	202*202
19	彎曲支棍間距mm	300
20	彎曲支棍寬度mm	140
21	容許彎曲度mm	100
22	最大活塞行程mm	200
23	活塞最大移動速度mm/min	約80
24	試驗空間調整速度mm/min	約150

注：設備具體詳情以方案書為準。
