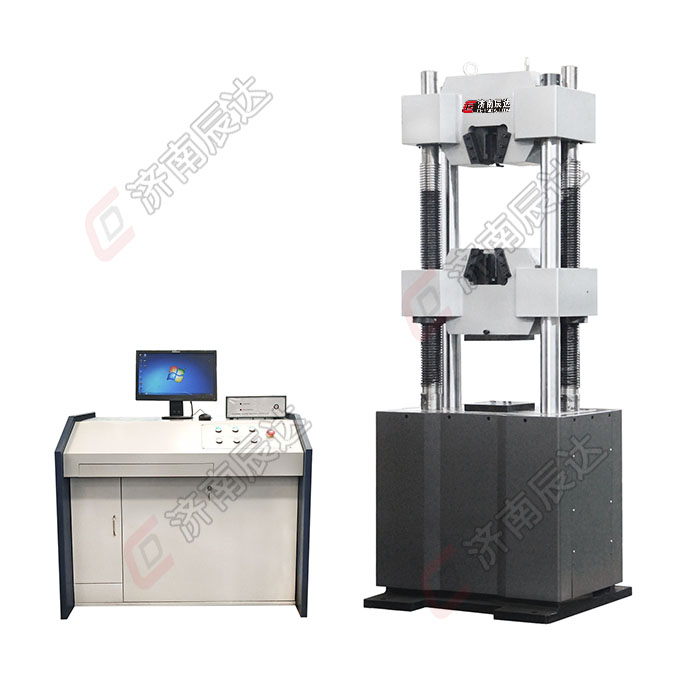

WAW-1000B液壓萬能試驗機

WAW-1000B液壓萬能試驗機

一、產品簡介

1、WAW-1000B型微機控制電液伺服萬能試驗機是一款通用型液壓萬能試驗機，采用了液壓動力源驅動，電液伺服控制技術，計算機數據采集處理，可實現閉環控制及自動檢測的高精度材料試驗設備，由試驗機主機、油源（液壓動力源）、測控顯示系統、試驗夾具四部分組成，最大試驗力1000kN，試驗機準確度等級為1級。

2、該試驗機是一種通用性產品，主機采用雙試驗空間結構，上橫梁與下橫梁之間為拉伸空間,下橫梁與試臺之間為壓縮空間，試驗空間通過鏈輪和絲杠旋轉帶動下橫梁上下移動來自動調整。上下橫梁設有外置式液壓控制的楔形夾緊鉗口，標準機型配有V型和平面型夾塊用于夾緊圓試樣和平板試樣做拉伸試驗；標準機型的下橫梁底端配有上壓板，試臺上設有下壓板，可直接做金屬和橡膠類壓縮試驗。

二、制造標準

GB/T 16826-2008      《電液伺服萬能試驗機》；

GB/T 2611-2007       《試驗機 通用技術要求》；

JB/T 6146-2007       《引伸計 技術條件》；

GB/T 13634-2008      《單軸試驗機檢驗用標準測力儀的校準》；

GB/T 22066-2008      《靜力單軸試驗機用計算機數據采集系統的評定》；

GB/T 16825.1-2008     《拉力和壓力試驗機測力系統的檢驗與校準》；

JJG 139-2014 《拉力、壓力和萬能試驗機》；

JJG 1063-2010 《電液伺服萬能試驗機》。

三、工作環境

溫度在10~35℃范圍內，其溫度波動應不大于2℃/h；

相對濕度低于80%；

電源電壓變動幅度應不超過額定電壓的±10%；

電源380V 三相四線制，頻率50Hz；

在無明顯電磁場干擾的環境中；

周圍無震動、無腐蝕性介質；

試驗機周圍應留有不小于 0.7m 的空間，其工作環境整潔、無灰塵；

在穩固的基礎上正確安裝，水平度為0.2/1000。

四、主機主要技術參數

序號

項 目 名 稱

參 數

1

最大試驗力kN

1000

2

試驗力示值相對誤差

≤示值的±1%

3

試驗力測量范圍

最大試驗力的2%~100%

4

等速應力控制范圍(N/mm2·S-1)

2~60

5

等速應變控制范圍

0.00025/s~0.0025/s

6

等速位移控制范圍(mm/min)

0.5~50

7

夾緊方式

液壓夾緊

8

圓試樣夾持直徑范圍mm

Φ13～Φ40

9

扁試樣夾持厚度范圍mm

0~30

10

扁試樣夾持寬度mm

80

11

最大拉伸試驗空間mm

620

12

最大壓縮試驗空間mm

570

13

控制柜外形尺寸mm

850*1200*1400

14

主機外形尺寸mm

840*660*2152

15

電機功率kW

2.5

16

主機質量kg

2200

17

立柱凈間距(mm)

490

18

上下壓盤尺寸mm

Φ140

19

彎曲支棍間距mm

400

20

彎曲支棍寬度mm

140

21

容許彎曲度mm

100

22

最大活塞行程mm

200

23

活塞最大移動速度mm/min

約80

24

試驗空間調整速度mm/min

約150
