一、概 述

4XC-W金相顯微鏡用于鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或實驗室進行鑄件質量的鑒定；原材料的檢驗或材料處理后的金相組織分析，熱軋帶肋鋼筋金相組織分析；以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域對化合物、陶瓷等進行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的必備儀器，也廣泛應用于生物、醫學和教學等領域。

越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域新技術。圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。

如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或對圖像作精密測量，及多功能的圖像形態分析、統計及輸出圖文報告。

《金相自動分析系統2014》是為從事金相檢驗的單位或個人專門開發的一套計算機軟件系統，它的基本原理是：用視頻采集卡或數碼相機等硬件設備，采集到金相顯微鏡中的金相圖片，再對該圖片進行處理和分析，得到相關檢驗結果。

二、金相顯微鏡4XC-W技術參數

名  稱	規  格	配置

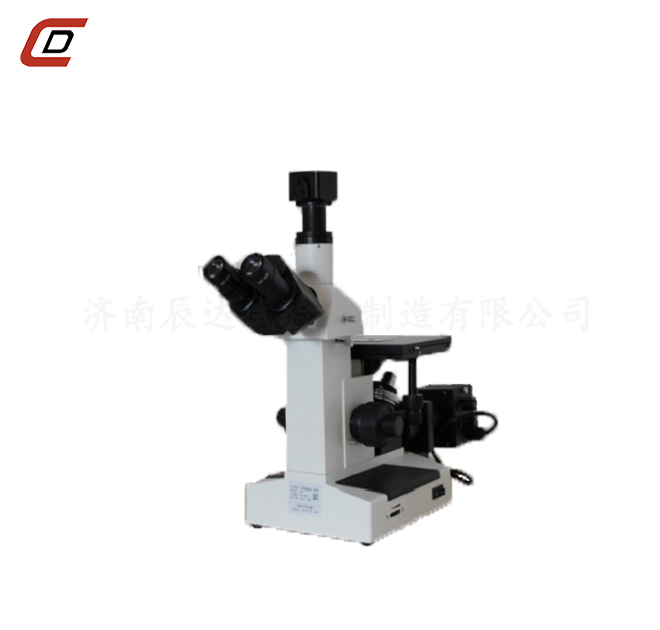

主  機	4XC-W倒置金相顯微鏡主機	●
觀 察 筒	鉸鏈式雙目鏡筒，30°傾斜；	●
	三目鏡筒，瞳距和屈光度可調
目  鏡	10X/Φ18mm  平場場目鏡；	●
物鏡轉換器	四孔物鏡轉換器	●
物鏡	10X/0.25    有效工作距離：5mm	●
	20X/0.4 有效工作距離：2.75mm	●
	40X/0.65    有效工作距離：2.1mm	●
	100X/0.90 有效工作距離：0.44mm（油鏡）	●
調焦機構	粗微動同軸調焦  微調格值：0.002mm	●
	行程(從載物臺表面焦點起）：30mm	●
載 物 臺	臺面尺寸：200mm×152mm	●
	平臺壓片壹只	●
	小平臺：小孔、大孔各一	●
機械移動平臺	移動范圍：15mm×15mm	●
照  明	鹵素燈20W/6V，中心、光亮度連續可調	●
濾 色 片	內置轉盤式（綠色、藍色、黃色、灰色、毛玻片）	●
附件	物鏡測微尺（精度為0.01mm）	●
	0.5X適配鏡	●
	300萬像素	●
	金相自動分析系統	●

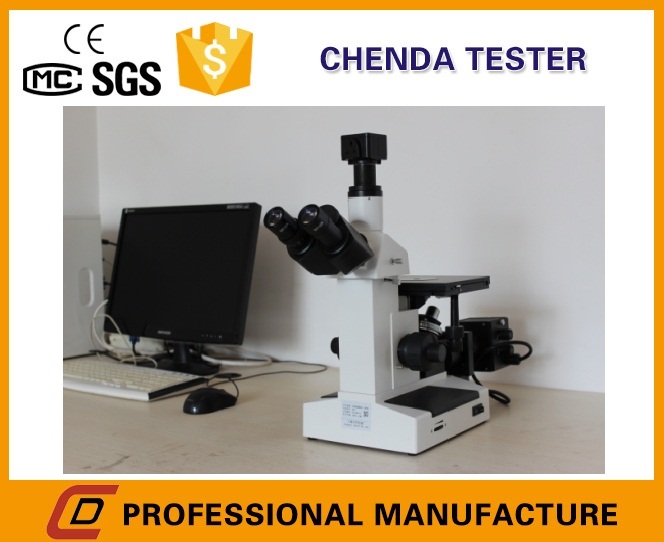

三、圖像金相顯微鏡4XC-BW配置

1、金相顯微鏡4XC

2.  圖像適配鏡

3.  圖像傳感攝像機

4. 金相分析軟件

5、電腦和打印機（選配）

《金相自動分析系統2014》

一、簡介

金相分析軟件是我單位聯合開發，最新更新到2014版本，現有金相組織模塊438個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或對照使用說明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

二、主要功能：

◇圖像編輯軟件：圖像采集，圖像存儲等十多種功能；

◇圖像軟件：影像增強，圖像疊加等十多種功能；

◇圖像測量軟件：周長、面積、百分含量等幾十種測量功能；

◇輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。

專用金相軟件包：

◇晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；

◇非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；

◇珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；

◇脫碳層、滲碳層測量，表面涂層厚度測量；

◇焊縫熔深度測量

◇鐵素體、奧氏體型不銹鋼中相-面積測量；

◇高硅鋁合金初晶硅與共晶硅分析；

◇鈦合金材料分析……等；

◇包含進行比對的近438種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；

◇鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

三、系統組成：

整個軟件系統由如下部分組成：

⒈軟件程序（光盤）；

⒉加密狗： USB型；

⒊文字資料：《使用說明書》（光盤上有WORD文檔）；

四、硬件運行環境： WINDOWS   XP SP2(32bit)

⒈電腦推薦配置：

⑴CPU：奔騰4型，主頻2.8G以上；

⑵內存：1G及以上（ 否則安裝時會出錯）；

⑶硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；

⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；

2.CCD攝像頭或者數碼相機：

分辨率達到550線及以上的CCD攝像頭以及數碼相機均可。
